TỤ ĐIỆN

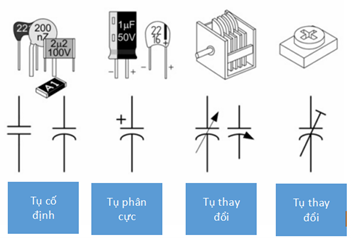

1. CẤU TẠO VÀ KÝ HIỆU:

Đơn vị: Fara (F)

1 milli fara (mF) = 1/1.000 F (fara)

1 micro fara (uF) = 1/1.000.000 F (fara)

1 pico fara (pF) = 1/ 1.000.000.000 (fara)

2. NGUYÊN LÍ HOẠT ĐỘNG:

- Do nguyên lý hoạt động của tụ điện là khả năng nạp, xả thông minh, ngăn điện áp một chiều, cho điện áp xoay chiều lưu thông giúp truyền tín hiệu giữa các tầng khuếch đại có chênh lệch điện thế. - Tụ điện còn có vai trò lọc điện áp xoay chiều thành điện áp một chiều bằng phương pháp loại bỏ pha âm.

* Ở TRẠNG THÁI BÌNH THƯỜNG:  điện áp trên tụ là bằng 0V.

* KHI KẾT  NỐI VỚI NGUỒN ĐIỆN DC: Tụ điện đang nạp điện, khi đó dòng điện tăng lên.

*KHI Tụ điện nạp đầy: điện áp tối đa trên tụ bằng điện áp do nguồn điện cung cấp, khi đó dòng điện ngừng lại và bằng không.

* KHI CẮT NGUỒN ĐIỆN VÀO TỤ: Tụ điện lưu trữ điện tích ở trạng thái đã nạp điện.

3. PHÂN LOẠI:

* Dạng cố định:

- Tụ mica

C= 1pF --> 0.1uF

U =100Vdc--> 2500Vdc

- Tụ gốm: 3 loại thông dụng của tụ gốm

C= 1pF --> 100uF

U =--> 6000Vdc

- Tụ nhựa Plastic - Film

C= <1uF

- Tụ điện phân: là dạng tụ có phân biệt cức tính âm và cực tính dương.

C= 1uF --> 200.000uF

U =--> 350Vdc

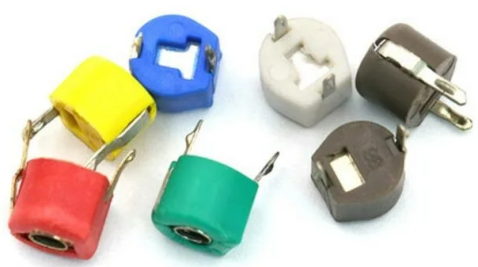

* Dạng thay đổi:

C= < 100uF

Điện môi thường là mica hoặc gốm

4. GHÉP TỤ ĐIỆN:

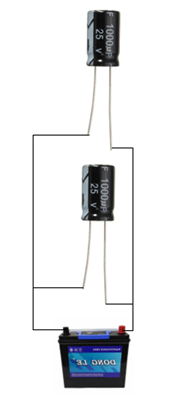

* GHÉP NỐI TIẾP:

Lưu ý: cực tính trên tụ khi nối tiếp

Công thức tính điện dung tổng

- Điện áp trên từng tụ phụ thuộc vào dung lượng của Tụ điện.

Ví dụ:

C1 = 5F, C2=5F

C _tổng = (5x5) / (5+5) = 25/10 = 2.5F

* GHÉP SONG SONG:

Lưu ý: cực tính trên tụ khi song song

- Điện tích trên mỗi tụ phụ thuộc vào dung lượng của tụ điện:

Ví dụ:

C1 = 5F, C2=6F

C_tổng = 5 + 6 =11F

** Hằng số thời gian nói lên thời gian nạp xả của tụ điện

Ví dụ: R = 100kohm; C = 1 uF;

R = 100kohm = 100.000 ohm

C = 1uF = 1/ 1.000.000F

T = RxC = 100.000 x 1/ 1.000.000 = 0.1 s ( giây)

Sau khoảng 0.1 giây tụ điện sẽ nạp đầy hoặc xả hết.

5. Đọc thông số tụ điện:
